100W 400-700MHz 2GaN + 1VCO RF পাওয়ার অ্যামপ্লিফায়ার মডিউল
100W 400-2GaN আর্কিটেকচার এবং 1VCO ইন্টিগ্রেশন সহ 700MHz RF পাওয়ার এমপ্লিফায়ার মডিউল। মডিউলটি 28V DC সরবরাহ, SMA RF সংযোগ এবং রিমোট-কন্ট্রোল ক্ষমতা সহ কনফিগার করা RF সিস্টেম ইন্টিগ্রেশনের জন্য ডিজাইন করা হয়েছে।
নকশা এবং মূল বৈশিষ্ট্য

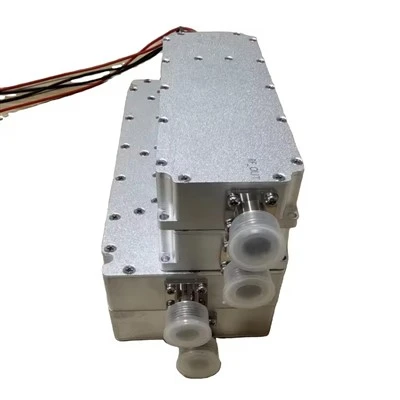

এই মডিউলটি বিশেষায়িত রেডিও-ফ্রিকোয়েন্সি সরঞ্জামগুলিতে একীকরণের উদ্দেশ্যে একটি রুগ্ন অ্যালুমিনিয়াম হাউজিং ব্যবহার করে৷ 2GaN আর্কিটেকচারটি 100W ক্লাসের জন্য নির্দিষ্ট করা হয়েছে, যখন ইন্টিগ্রেটেড 1VCO কনফিগারেশন সমর্থন করে যার জন্য একটি সংজ্ঞায়িত অপারেটিং ব্যান্ড এবং নিয়ন্ত্রণ পথ প্রয়োজন। 400-700MHz রেঞ্জ RF সিস্টেমগুলির জন্য উপযুক্ত যেগুলির জন্য নিম্ন UHF বিভাগে শক্তি পরিবর্ধন প্রয়োজন৷
একটি 28V DC সরবরাহ, SMA RF ইন্টারফেস এবং দূরবর্তী{1}}নিয়ন্ত্রণ ক্ষমতা একটি বাহ্যিক সংকেত উৎস, কন্ট্রোলার এবং থার্মাল-ব্যবস্থাপনা সিস্টেমের সাথে একীকরণকে সহজ করে। স্থাপনের আগে, ইনপুট সংকেত, লোড, অপারেটিং মোড এবং তাপ{4}}বসরণ শর্তগুলিকে নির্বাচিত কনফিগারেশনের প্রযুক্তিগত ডকুমেন্টেশনের সাথে মেলাতে হবে৷
অ্যাপ্লিকেশন এবং ইন্টিগ্রেশন
অ্যামপ্লিফায়ারটিকে পেশাদার RF প্ল্যাটফর্ম, পরীক্ষাগার পরীক্ষা ব্যবস্থা, OEM সরঞ্জাম, রেডিও{0}}ফ্রিকোয়েন্সি পর্যবেক্ষণ ইনস্টলেশন এবং বিশেষ নিরাপত্তা সরঞ্জামগুলিতে একত্রিত করা যেতে পারে। অর্ডার করার আগে প্রয়োজনীয় কনফিগারেশনের জন্য ফ্রিকোয়েন্সি কভারেজ, আউটপুট পাওয়ার এবং সংযোগের বিবরণ নিশ্চিত করা উচিত। স্থিতিশীল অপারেশন একটি সঠিকভাবে মিলে যাওয়া লোড, পরিষ্কার ডিসি শক্তি এবং পর্যাপ্ত তাপ অপচয়ের উপর নির্ভর করে।
প্রযুক্তিগত বিশেষ উল্লেখ
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| ফ্রিকোয়েন্সি পরিসীমা | 400-700 MHz |
| আরএফ আউটপুট শক্তি | 50 ± 0.5 dBm, 100W ক্লাস |
| সরবরাহ ভোল্টেজ | 28 V DC |
| আউটপুট পোর্ট SWR | 2 এর থেকে কম বা সমান |
| অপারেটিং তাপমাত্রা | -40 থেকে +55 ডিগ্রি |
| শক্তি স্থিতিশীলতা | 1.5 ডিবি |
| আরএফ সংযোগকারী | SMA মহিলা |
| মাত্রা | 156.5 × 64.7 × 24.5 মিমি, সংযোগকারী ব্যতীত |
| ওজন | 0.5 কেজি |
| নিয়ন্ত্রণ এবং সংহতকরণ | রিমোট{0}}নিয়ন্ত্রণ সক্ষম; কাস্টমাইজড ফ্রিকোয়েন্সি ব্যান্ড উপলব্ধ |
নোট অর্ডার
এই পৃষ্ঠাটি একটি মডুলার RF কনফিগারেশন বর্ণনা করে। ফ্রিকোয়েন্সি ব্যান্ড এবং সংযোগ বিশদ উত্পাদন আগে নিশ্চিত করা যেতে পারে. যোগ্য কর্মীদের ইন্সটলেশন ও অপারেশনের আগে পাওয়ার সাপ্লাই, আরএফ ম্যাচিং, কুলিং অ্যারেঞ্জমেন্ট এবং প্রযোজ্য স্থানীয় নিয়মাবলী যাচাই করা উচিত।
